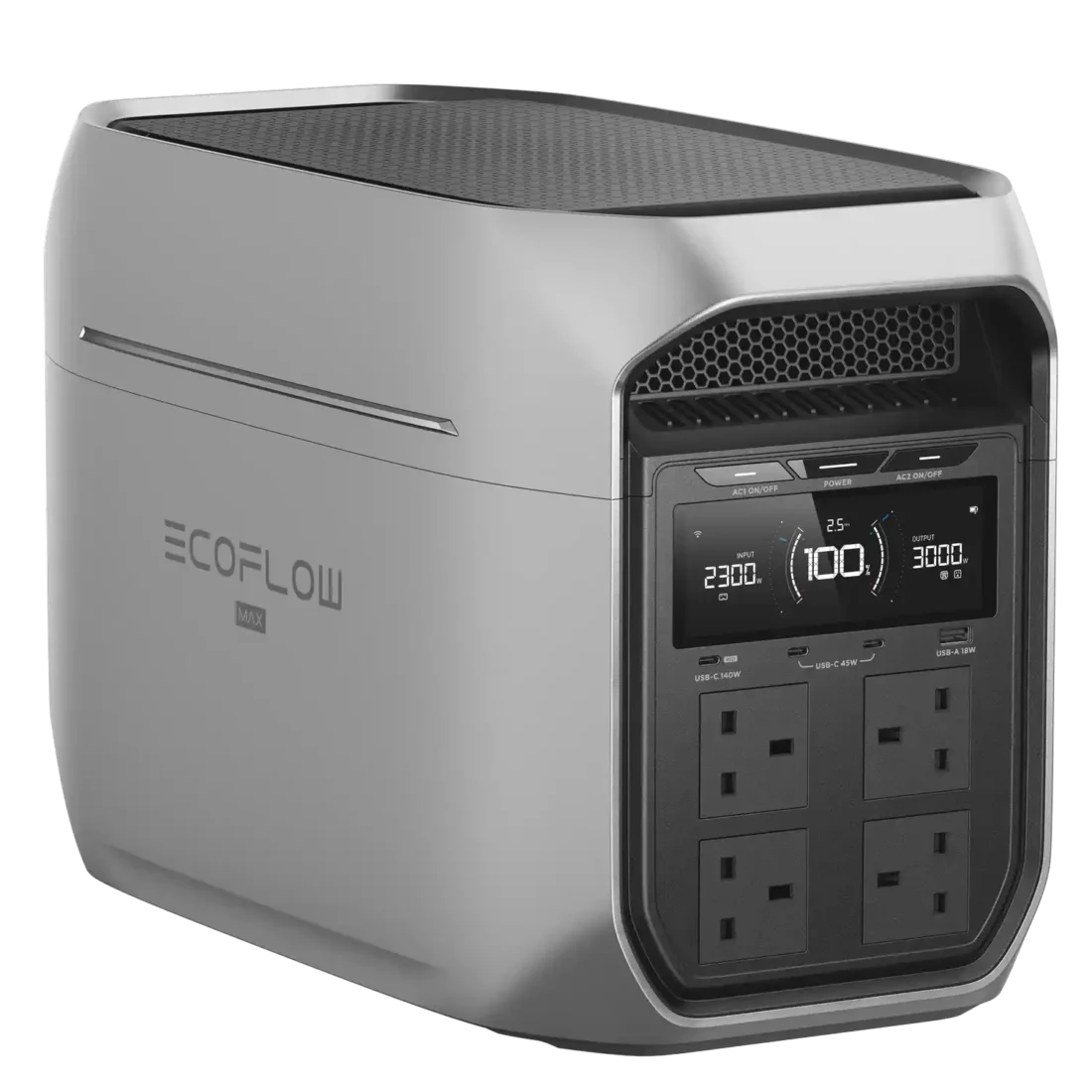

EcoFlow DELTA 3 Max, station électrique 2 048 Wh, 2 400 W (UK, prises type G)

ECOFLOW · VERSION UK

Une réserve généreuse pour la maison et le travail

La DELTA 3 Max combine une batterie LFP de grande capacité et une puissance adaptée à de nombreux appareils. Elle accompagne les coupures et les usages nomades sans moteur thermique.

Des connexions pratiques

Branchez vos équipements sur les sorties secteur ou USB et suivez la batterie dans l’application EcoFlow. La recharge solaire utilise des panneaux compatibles, vendus séparément.

Prises britanniques type G. Pour les appareils à fiche européenne, prévoir un adaptateur adapté à la puissance et avec continuité de terre.

Spécifications

Informations généralesMarqueECOFLOWRéférence constructeurEFD3M-G-UK-CBOXCouleurGrisModèle constructeurEF-DL-H02-3MSortie allume-cigare12,6 V, 10 A, 126 W max.

CompatibilitéCompatibilité ou usage principalÉnergie de secours

Ports et connectiquePorts de sortie4 prises UKType de prise secteurUK (Type G)Technologie de connectivité‎Bluetooth, Wi-FiSortie USB-A1 USB-A 18 WSortie USB-C1 USB-C 100 W ; 2 USB-C 30 W (30 W au total)Nombre total ports de sortie9

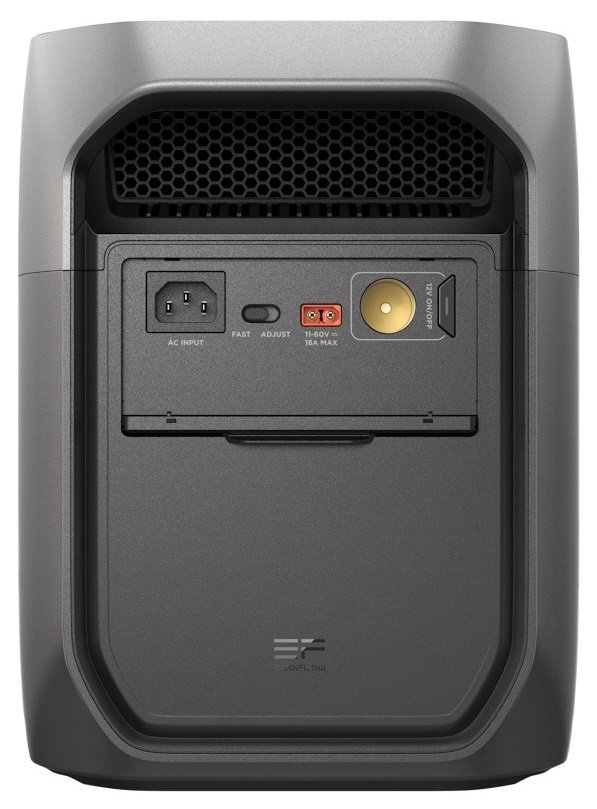

Batterie et alimentationCapacité batterie (Wh)2 048 WhTension d’entrée solaire11–60 VCourant solaire maximal13 A max.Connexion panneau solaire1 port XT60i ; câble solaire adapté vendu séparémentTension de sortie CA230 V CA, 50 HzSortie AC2 400 W, crête 4 800 W, X-Boost 3 200 W (appareils compatibles)Entrée CA2 300 W max., 220–240 V CA, 50/60 Hz, 10 ATemps de rechargeEnviron 68 min sur secteur en mode rapide (conditions optimales annoncées par EcoFlow)Entrée solaire500 W max.Temps de recharge solaireEstimation 0–100 % : environ 5,1 h à 500 W constants (hypothèse 80 % de rendement ; varie avec le soleil)Type de batteriesLiFePO₄Modèle de la BatterieEcoFlow DELTA 3 MaxDurée de vie de la batterieEnviron 10 ans selon les essais EcoFlow ; durée indicative selon usage

Caractéristiques techniquesIndice de protectionIP20Capacité2 048 WhPoids net20,24 kg

Design et ergonomieDimensions du produit49,4 × 23,9 × 30,5 cmPoids appareil / colisAppareil : 20,24 kg ; colis : 22,00 kg

Fonctions et usagesContenu de la boîteStation DELTA 3 Max, câble de recharge secteur, documentation et carte de garantieFonctionnalités du produitUPS : Moins de 10 ms ; extension par batterie : nonFormat et contenuCarton unitaire : 58,9 × 33,5 × 37,5 cm ; volume : 73993,125 cm³Type de produit maisonStation électrique et UPS
